Назначение

Обрабатывающий центр с ЧПУ KDT KN-2409LP с одним фрезерным шпинделем KDT и линейной сменой инструмента на 12 мест предназначен для точной, высокоскоростной фрезерной обработки и присадки отверстий в различных листовых и композиционных материалах, а также массиве древесины мягких и твердых пород. Он будет полезен как на предприятии начального уровня, так и на крупносерийном производстве.

Станок комплектуется современной системой ЧПУ NCstudio (Тайвань). Система ЧПУ имеет широкий ассортимент прикладных функций. Интуитивно понятный интерфейс позволяет быстро подготовить кадры предприятия для программирования и работы на станке.

Отличительные особенности

• Зона обработки 2850x1220x40 мм;
• Шпиндель: KDT – мощностью 9 кВт с патроном ISO-30;
• Серводвигатели перемещения портала и шпинделя по осям X/Y/Z: – 1,5 кВт;
• Скорость перемещения по осям X/Y/Z: – 100/100/30 м/мин;
• Система автоматической смены инструмента линейного типа на 12 мест;
• ОПЦИОНАЛЬНО - Пневматический роликовый прижим в зоне фрезеровки;
• KDT Remote Services – (теле сервис) дистанционное обслуживание с помощью подключения через интернет с целью обнаружения неисправностей, диагностики, обслуживания, ремонта или оптимизации процесса;
• Вакуумный насос BECKER мощностью 5,5 кВт;
• 7 вакуумных зон с механическим управлением;

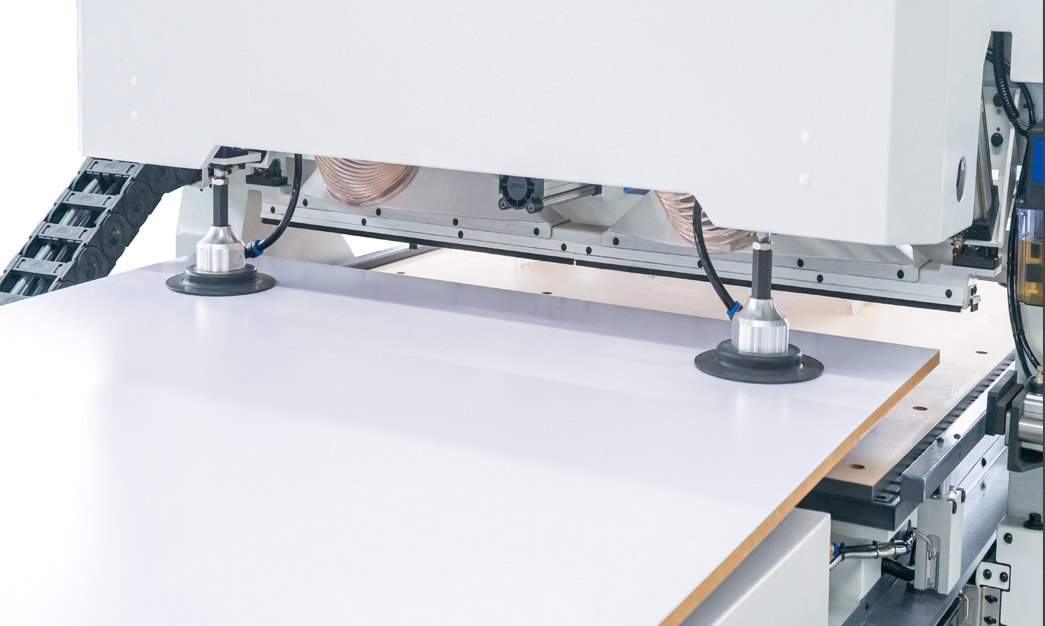

• Механизм захвата заготовки;
• Механизм выравнивания листа;
• Датчик калибровки инструмента;
• Двухконтурная система смазки;
• Обдув зоны фрезерования;
• Конструкция портального типа;
• Пневматические упоры – 6 шт.

Конструктивные преимущества

Станок управляется надежной и точной системой ЧПУ NCstudio (Тайвань) - полноценный «командный центр» который позволяет управлять всеми функциями станка без необходимости подключения к персональному компьютеру и имеет широкие возможности по набору функций.

Система ЧПУ оснащена обновленной оболочкой WoodSystem с простым, хорошо продуманным и дружественным интерфейсом.

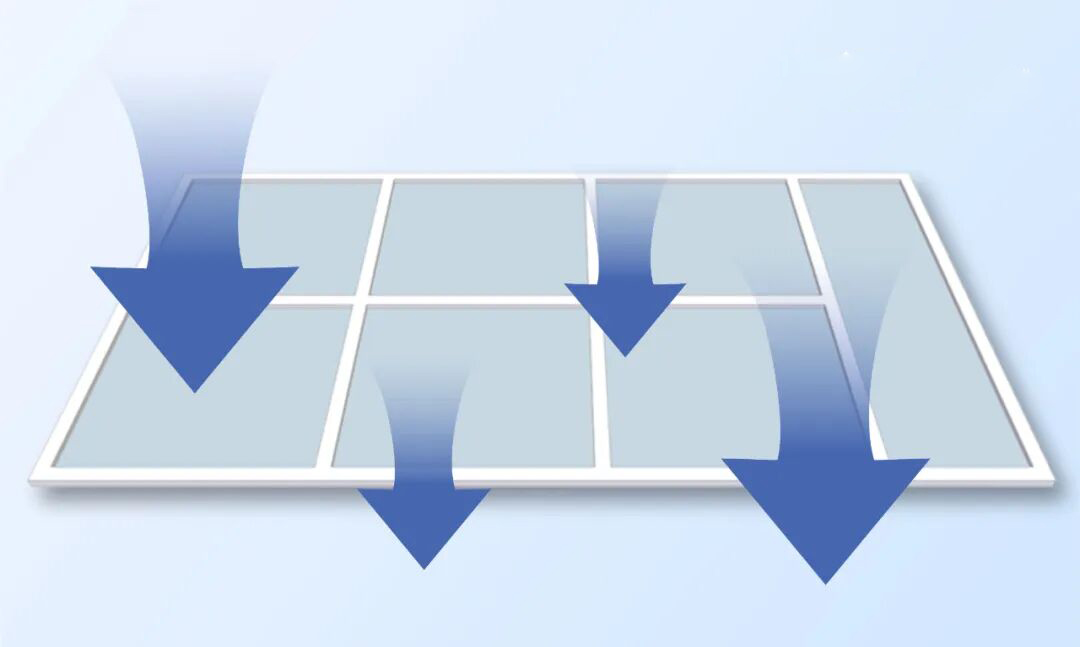

Вакуумный стол с рабочей зоной 2850x1220x40 мм на 7 вакуумных зон с механическим управлением. Возможна работа в маятниковом режиме и с деталями малых форм.

Станина имеет форму рамной конструкции с ребрами жесткости и перекрытиями из цельнометаллического листа, это обеспечивает надежную базу для дальнейшего крепления на нее всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение консоли и шпинделя, что в последствии влияет на точность обработки.

Станок комплектуется электрошпинделем KDT с воздушным охлаждением, мощностью 9 кВт, частотой вращения 24000 об/мин, типом патрона ISO-30 имеет высокий уровень надежности и низкий уровень шума.

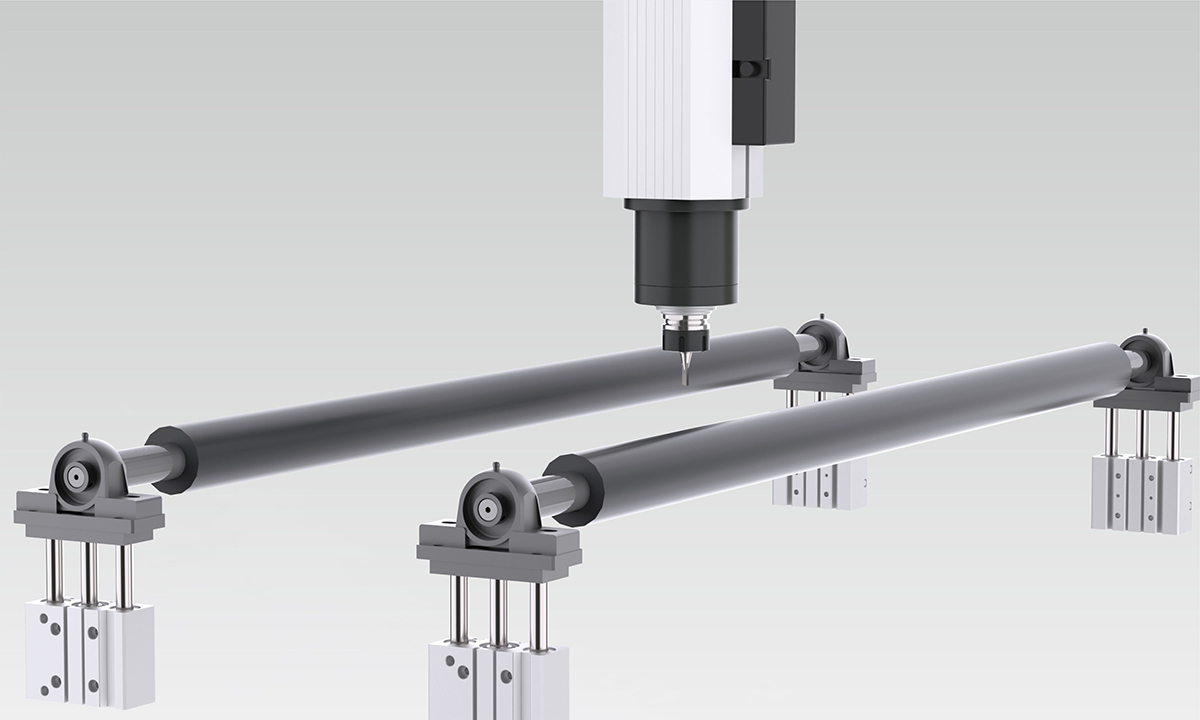

ОПЦИОНАЛЬНО! Пневматический роликовый прижим в зоне фрезеровки. Два продольных ролика дополнительно прижимают листовой материал к рабочему столу непосредственно в зоне фрезерования. Узел предотвращает подъем, смещение и вибрацию заготовки во время обработки. Особенно эффективен при работе с небольшими или узкими заготовками. Стабильный прижим повышает точность фрезерования и качество обработки.

Система автоматической смены инструмента линейного типа на 12 позиций под зажим ISO-30.

Датчик автоматического измерения и калибровки инструмента производит точное измерение длины инструмента, сокращает время настройки станка, чем значительно облегчает работу оператора.

ШВП по оси Z - перемещение осуществляется с помощью шарико-винтовой пары PMI (Тайвань), что гарантирует полное отсутствие люфта, и в последствии высокую точность перемещения.

Зубчатая рейка и шестерня SHAC (Тайвань) со шлифованными из закаленной стали зубьями обеспечивают высокую точность и плавность хода за счет минимального трения и отсутствия люфтов. Шестерня интегрирована в планетарный редуктор высокой точности.

Направляющие качения и каретки HIWIN (Тайвань) обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность.

Сервомоторы INVT повышенной мощности по 1,5 кВт и прецизионные планетарные редукторы SESAME Motor Тайвань обеспечивают синхронное перемещение, высокую точность и динамику.

Двухконтурная система смазки осуществляет смазку всех необходимых узлов и агрегатов - по оси Х/Y автоматическая система смазки, по оси Z ручная.

Пневматические подъемные базирующие упоры обеспечивают точное позиционирование и облегчают работу оператора.

Сталкиватель заготовок/Очистка рабочего стола сокращает время обслуживания и исключает попадание стружки под заготовку, что существенно влияет на качество обработки, облегчая работу оператора. Одновременно производит сталкивание заготовок и очистку стола от стружки.

Механизм автоматической загрузки позволяет станку самостоятельно загружать плиты и использовать его в автоматических линиях при условии подключения загрузочных столов.

На всем оборудовании завода KDT используются электро-компоненты от проверенных производителей. Они взаимозаменяемы, за счет этого увеличивается эффективность сервисного обслуживания и контроль качества. В основном это Delta Electronics, INVT (Innovation Value Teamwork), в некоторых комплектациях используются компоненты специального назначения от Schneider Electric, Siemens, Lenovo (промышленный компьютер).

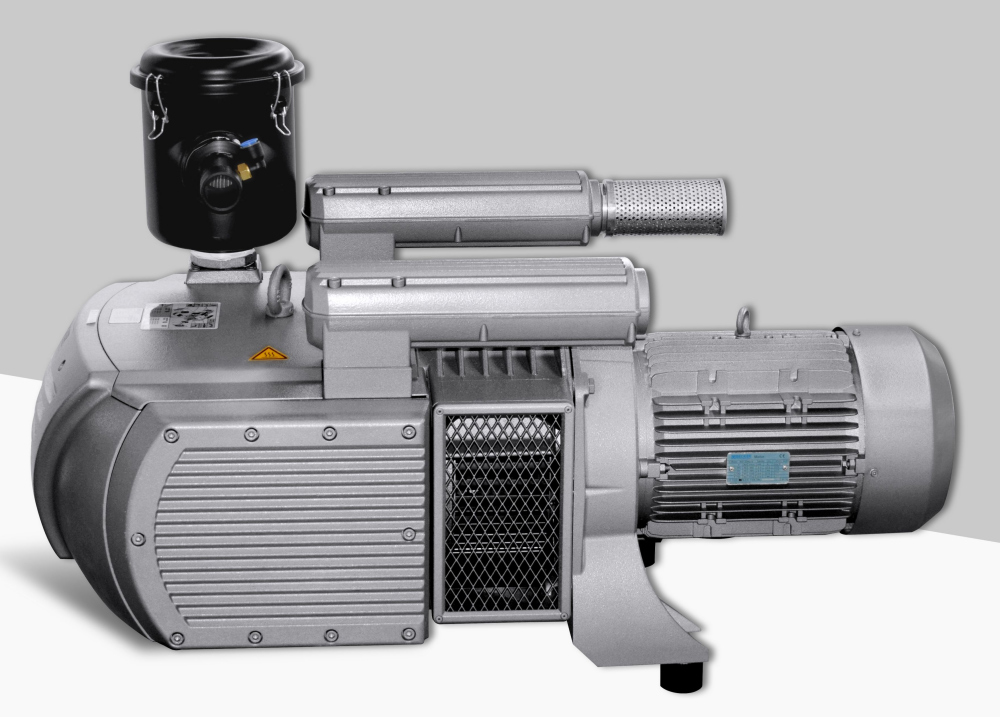

Вакуумный насос BECKER 5,5 кВт и производительностью 250 м3/час обеспечивает надежную фиксацию заготовки.
