Назначение

Форматно-раскроечный станок KS-132PV с ПК и сервоприводом предназначен для чистового раскроя листового материала (ЛДСтП, МДФ, фанеры, клееных щитов из массива, пластиков и т.д.) на заготовки по заданным размерам. Рекомендован предприятиям по выпуску мебели и столярных изделий, допускается использование при многосменном режиме работы.

Отличительные особенности

• Возможность работы с программами-оптимизаторами, что дает возможность программирования очередности распила, печатать этикетки и импорта файлов с картами раскроя;
• Параллельный упор с серводвигателем;
• 2 монитора – основной и дублируюущий для второго оператора;
• На поперечном упоре установлен цифровой счетчик;
• Роликовая каретка – гарантирует высочайшее качество раскроя, отсутствие люфтов при движении каретки, плавность и легкость хода на весть срок эксплуатации станка;
• Большая металлоемкость пильного узла значительно увеличивает долговечность агрегатов, так как на них практически отсутствует вибрация;
• Мощная пильная каретка, изготовлена из алюминиевого многоячеистого профиля с шириной рабочей части 430 мм;
• Собственные электродвигатели на подрезную и основную пилу 1,1/5,5 кВт, позволяют использовать станок в многосменном режиме работы и распускать различный материал;
• Электро- подъем и опускание основного пильного диска;
• Прозрачный аспирационный защитный кожух СЕ на пилы, позволяет визуально контролировать процесс пиления, а также эффективно удалять опилки из зоны резания.

Конструктивные преимущества

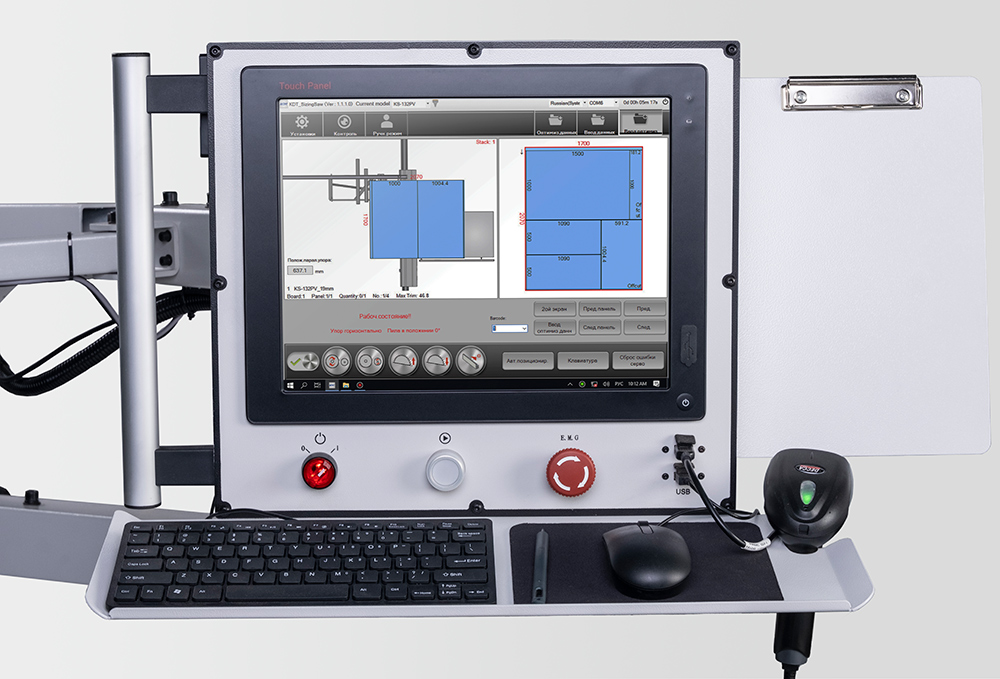

Промышленный компьютер с 15-дюймовым сенсорным экраном на базе Windows 10 с программным обеспечением KDTsoft обеспечивает комфортную и надежную работу системы ЧПУ. Блок управления позволяет управлять параллельным упором при помощи сервопривода и наклонять пильный агрегат. Для удобного и эффективного процесса работы оператора, в нижней части экрана расположены часто используемые функции. Блок управления, который работает с программой с собственной программой оптимизации. В базовой комплектации несколько USB разъемов. Точность и плавность перемещения упора обеспечивается за счёт сервомотора Delta (Тайвань) и высокоточной шарико-винтовой пары Hiwin (Тайвань). Скорость перемещения упора до 15 м/мин.

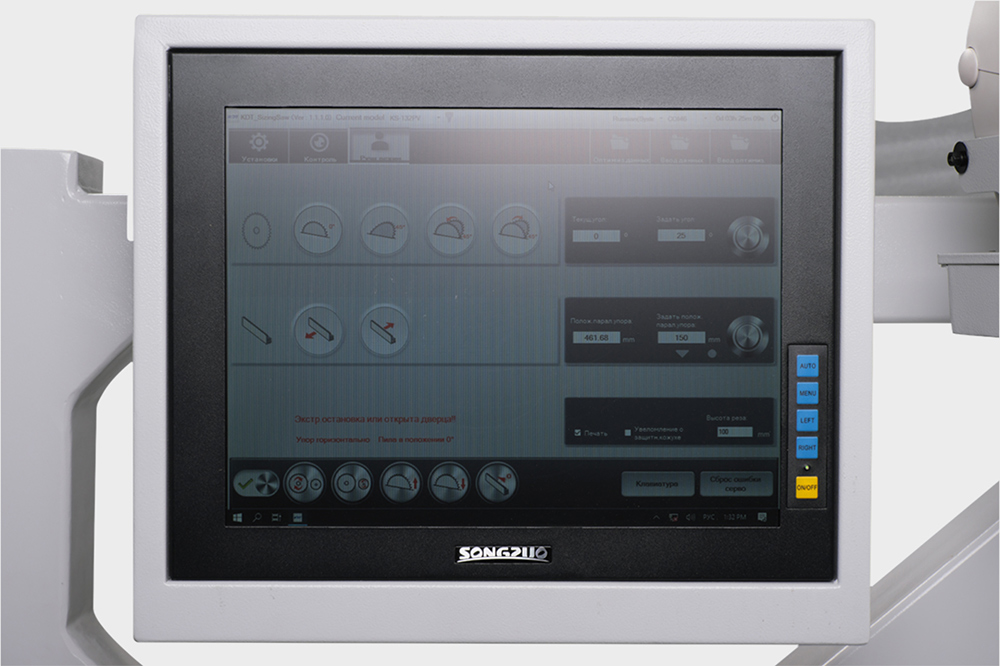

Для удобства работы второго оператора станок комплектуется вторым монитором на который дублируется карта раскроя.

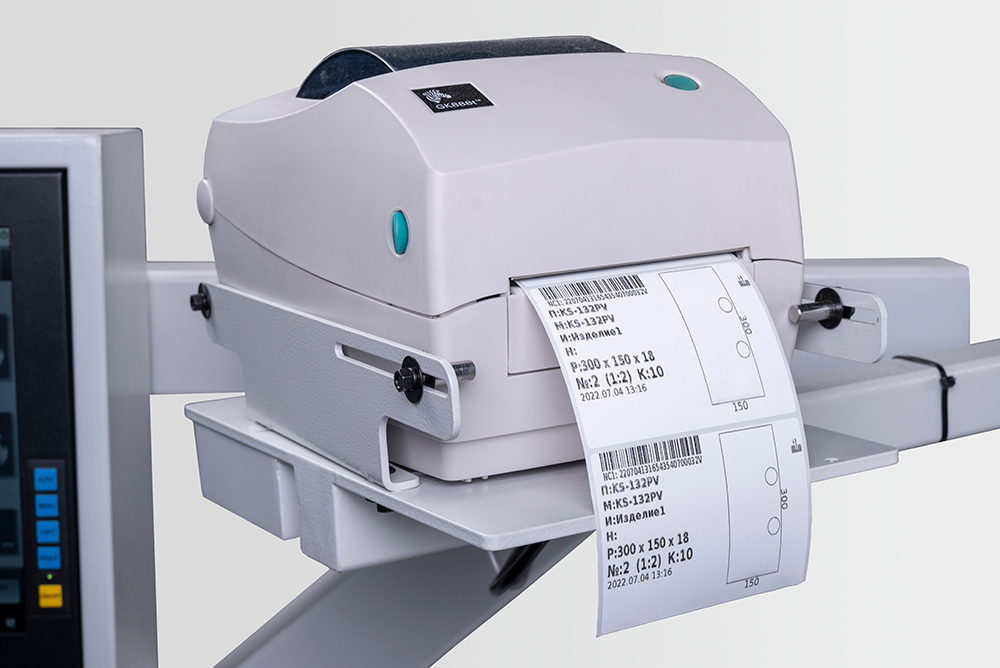

Возможность печати этикеток с необходимой информацией по детали и штрих кода. На этикетке можно указывать любую информацию в зависимости от пожеланий и задач. Принтер идет в комплекте.

Форматно-раскроечный станок KDT-132PV имеет возможность работы с программами оптимизации карт раскроя и печати этикеток.

Роликовая каретка – гарантирует высочайшее качество раскроя, отсутствие люфтов при движении каретки, плавность и легкость хода на весть срок эксплуатации станка.

Большая металлоемкость пильного узла значительно увеличивает долговечность агрегатов, так как на них практически отсутствует вибрация. Приводы для наклона в одну сторону с ручной регулировкой скорости: Данные двигатели изготавливаются специально по параметрам компании KDT и оптимизированы для применения на форматно-раскроечных станках. Агрегаты с двумя скоростями – 4000-5000 об/мин, скорости переключаются вручную.

Линейные подшипники и направляющие от Тайваньской компании HIWIN. Одним из основных направлений компании HIWIN является производство высококачественных систем линейного перемещения — каретки, направляющие, рельсы, линейные подшипники.

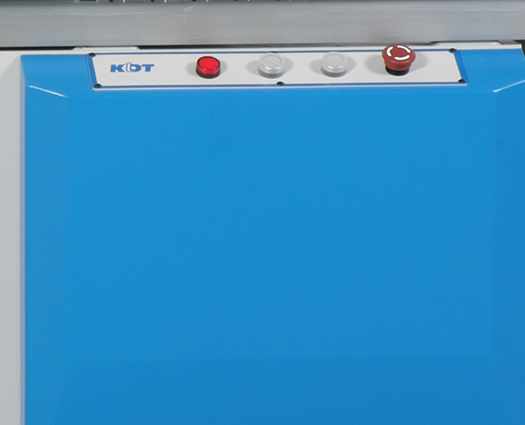

Дополнительный пульт управления на станине позволяет быстро включать и выключать двигатели основной и подрезной пилы, а также настраивать угол наклона. Для обеспечения безопасности оба пульта управления оснащены кнопками аварийной остановки.

Рукоятка настройки подрезной пилы по горизонтали.

Удобная рукоятка настройки подрезной пилы по высоте, позволяет осуществлять быструю регулировку узла.

Полноформатные дополнительные столы позволяют распускать листы различных размеров.

Поперечный упор (линейка) оборудован двумя откидными упорами-флажками, один из которых имеет электронный цифровой дисплей для быстрой и точной настройки на необходимый размер.

При необходимости поперечный упор, может быть, развернут на угол от 0 – 45° для пиления под углом.

Угловая линейка на пильной каретке для углового реза.

Толкатель для безопасной работы с узкими заготовками. Максимальное расстояние от пильного диска до параллельного упора – 1250 мм.

Прозрачный защитный кожух СЕ обеспечивает визуальный контроль распила, а также прекрасное удаление опилок из зоны резания.

Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит отпуск для снятия всех внутренних напряжений в материале, далее происходит обработка на пяти осевом металлообрабатывающем станке, где фрезеруются все площадки и отверстия для монтажа узлов и агрегатов.

Централизованная система смазки осуществляет смазку всех требующих обслуживание узлов и агрегатов.

Обдувочный пистолет поставляется в базовой комплектации станка.

Станок комплектуется режущим инструментом Leitz.

Комплект инструмента для обслуживания станка.
