Назначение

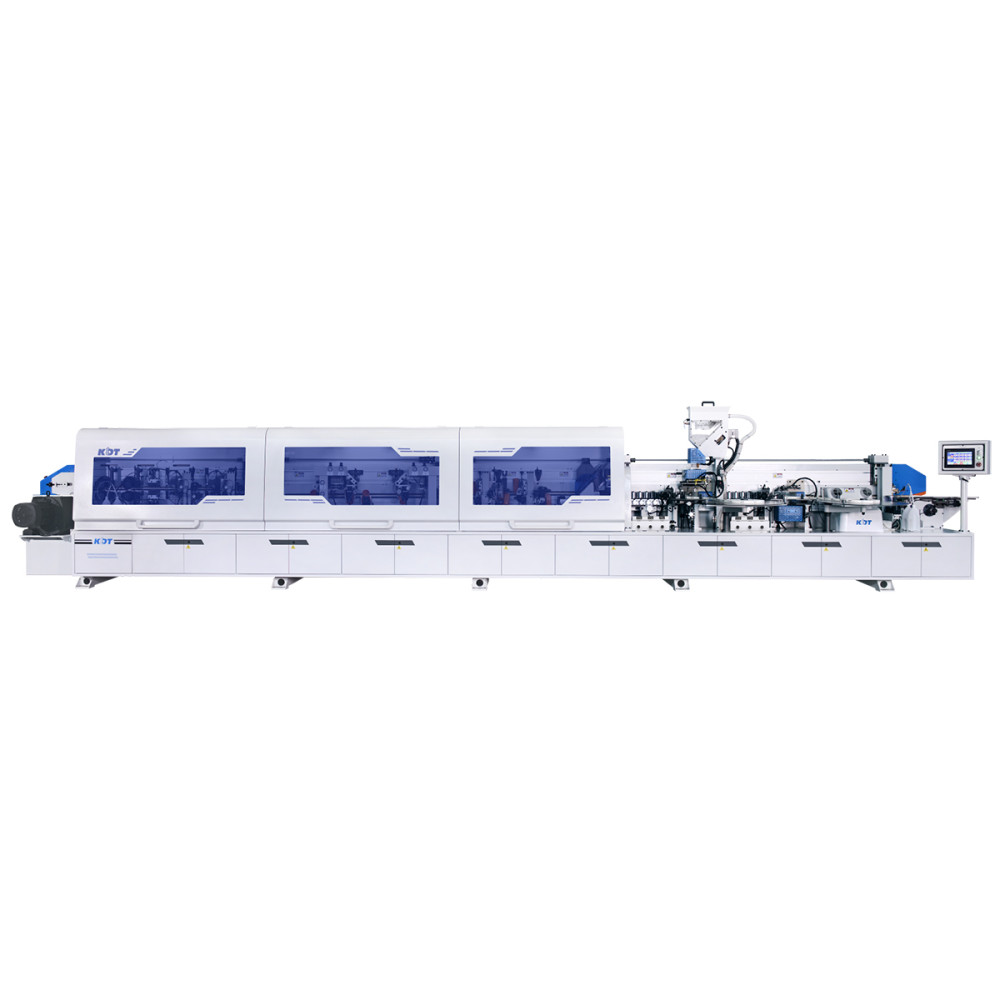

Автоматический кромкооблицовочный станок KE-668JGBA (50) проходного типа предназначен для одновременного облицовывания прямолинейных кромок мебельных щитов и заготовок шириной от 50 мм синтетическим рулонным материалом.

Узлы станка

1. Узел прифуговки.
2. Прижимной узел.
3. Узел торцевания.
4. Первый фрезерный узел для снятия свесов.
5. Второй фрезерный узел для снятия свесов.
6. Узел контурной обработки (раунды).
7. Первый узел циклевания с радиусными ножами.
8. Второй узел циклевания с радиусными ножами.
9. Узел циклевания с прямыми ножами
10. Первый полировальный узел.
11. Второй полировальный узел.

Отличительные особенности

• Высокая скорость подачи 15-24 м/мин;
• Две клеевые ванны для EVA/PUR – одна верхняя с предрасплавом и одна нижняя без предрасплава;
• Пневмоперестановка на различную толщину кромки с пульта управления;
• Прижимная лента вместо роликов гарантирует точное позиционирование детали на всех этапах обработки кромки при скорости 24 м/мин;
• Возможность обработки заготовок после операций сверления;
• Пульт управления “Touch screen”;
• Встроенное управление по путевым точкам для бесконтактного управления обрабатывающими агрегатами;
• Возможность программирования технологических перерывов клеевой ванны;
• Реализована возможность автоматической перенастройки траверсы на размер, установленный на пульте управления с помощью энкодера.
• Дополнительные прижимные ролики для надежной фиксации деталей;
• Лампа нагрева торца заготовки;
• Освещение в защитной кабине;
• Концевые выключатели на дверцах в защитной кабине;
• Шток дозатор подачи заготовок, предотвращает повреждения узлов станка во время работы;
• Пневматическая шторка на клеенаносящем валу, предостерегает его от загрязнения;
• Регулировка передних и задних свесов кромки с панели управления;
• Исполнение по стандартам СЕ.
• На станке установлены два узла нанесения жидкостей:

1. Первый узел для нанесения разделительной жидкости: с помощью 2-х форсунок перед агрегатом предварительного фрезерования (прифуговка) заготовки. Это наносится специальная разделительная жидкость, выступающие наружу остатки клея не вступают в соединение с заготовкой.
2. Второй узел для нанесения полировальной жидкости: с помощью 2-х форсунок перед полировальным агрегатом. Это наносится очистительная жидкость. Основная задача удаление нанесенного в начале антиадгезива (разделительная жидкость) и свободных остатков клея. А так же для придания блеска обработанной кромки детали.

Конструктивные преимущества

Станина кромкооблицовочного станка имеет форму жесткого короба с необходимыми ребрами жесткости, что гарантирует точное расположение всех узлов в течении всего срока эксплуатации.

Управление станком осуществляется с помощью специального пульта оборудованным промышленным дисплеем с системой «Touch screen». Значки включения/выключения узлов и агрегатов на дисплее интуитивно понятны и не требуют специальных навыков для работы на станке.

Возможность программирования технологических перерывов нагрева клеевой ванны.

Шток дозатор подачи заготовок, контролирует минимальное расстояние между заготовками, предотвращая повреждения узлов станка во время работы.

Минимальная ширина обрабатываемых заготовок 50 мм.

Узел прифуговки оснащен двумя высокочастотными двигателями, что обеспечивает качественную обработку торца материала перед приклеиванием кромки. Предварительное фрезерование справляется со «ступенькой» от подрезной пилы, сколами. Узел предварительной прифуговки оснащен алмазными фрезами высотой 40 мм (65 мм – опция).

Предварительный нагрев торца заготовки для лучшей адгезии.

Прижимной узел состоит из 5 роликов, которые приводятся в действие с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания. Из 4-х роликов 2 ролика имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. 2 цилиндрических ролика осуществляют давление по всей толщине детали, а 3 конических ролика сосредоточены на нижнем и верхнем участках детали. Мощный пневматический цилиндр ножа предварительной торцовки успешно справляется с толстой кромкой.

На станке установлено две клеевых ванны. Первая – автоматическая верхняя клеевая ванна с предварительным расплавом клея, вместительностью 5 литров. Клей подается дозировано и не перегревается во время простоев станка. Смотровое окно позволяет контролировать наличие клея. Время разогрева и готовности к работе 15 минут. Вторая - нижняя клеевая ванна без предварительного расплава клея с антипригарным покрытием.

Станок оснащен автоматической пневматической загрузкой гранулированного клея. Внизу в станине станка установлен большой бункер на 12,5 кг из которого посредством воздушного потока, гранулы транспортируются в верхний бункер с предрасплавом.

Узел торцевой обрезки оснащен двумя высокочастотными электродвигателями, а перемещение пильных узлов осуществляется по специальным линейным направляющим. Узел оснащен системой автоматической смазки направляющих, а также собственным аспирационным патрубком. Торцовочные пилы имеют угол поворота 0-15 град.

Фрезерный узел состоит из двух высокочастотных электродвигателей оснащенных алмазными радиусными фрезами, которые позволяют обрабатывать кромочный материал толщиной 0,4 – 3,0 мм. Деталь отслеживается с помощью двух больших круглых копиров (на каждом моторе) установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки. Первый фрезерный узел оснащен фрезами радиусом 2 мм, второй фрезерный узел оснащен фрезами радиусом 1 мм. Каждый фрезерный узел настраивается на разные толщины кромки и переключается с пульта управления.

Узел раундов (контурной обработки) оснащен четырьмя высокоскоростными моторами и успешно работает на скорости 24 м/мин. На узле установлены алмазные радиусные фрезы. Возможны четыре схемы работы узла.

Первый и второй узел циклевания оснащены двумя твердосплавными радиусными ножами, которые после фрезеровки кромки снимают тонкий слой с отфрезерованной части кромки и убирают кинематическую волну, в результате мы получаем ровную обработанную поверхность. На первом узле радиус ножа 2 мм, на втором узле радиус ножа 1 мм. Включение узлов происходит с пульта управления станка.

Узлы радиусного циклевания оснащены механизмами пневоперенастройки с пульта на другую толщины кромки и механизмом деления остатков кромки по длине, для более эффективного их удаления.

Узел прямого циклевания оснащен двумя твердосплавными прямыми ножами (клеевая цикля), которые осуществляют обработку кромки в стыках с деталью. Это операция удаляет излишки клея и микронеровности на швах в местах приклеивания кромки к детали.

Двойной узел полировки осуществляет полировку обработанной части кромки, высокое качество достигается за счет системы осцилляции с приводом от пневматических цилиндров. Для придания финишного блеска кромки установлен узел для нанесения полировальной жидкости.

Прижимная лента вместо роликов гарантирует точное и надежное позиционирование детали на всех этапах обработки кромки при скорости 23 м/мин.

Дополнительные прижимные ролики гарантируют надежную фиксацию заготовки.

Энкодер на механизме подъема/опускания прижимной траверсы позволяет автоматически позиционировать траверсу на толщину детали, установленную на пульте управления.

Узел централизованной смазки автоматически осуществляет смазку направляющих узла торцовки.

Электрические компоненты выполнены в соответствии со стандартами СЕ.
