Назначение

Обрабатывающий центр с ЧПУ KHM-660B предназначен для фрезерования дверных полотен в торцах и пласти под дальнейшую установку дверной фурнитуры: петель, замков, замочных скважин и другой фурнитуры для дверей в проходном режиме.

Независимые друг от друга шпиндели и система ЧПУ позволяют с высокой точностью выбирать пазы под замок (личинка, ручка замка, накладка) и петли одновременно.

Станок позволяет быстро и точно сверлить отверстия последовательно по всем плоскостям обрабатываемой детали, в соответствии с заданной программой в полностью автоматическом режиме.

Станок применяется на дверных, мебельных и столярных производствах, занятых серийным выпуском дверей и прочих сборных конструкций. Может быть встроен в автоматическую линию.

Отличительные особенности

• Массивная рама для точной работы с минимальными вибрациями.
• Автоматическая загрузка и выгрузка.
• Может работать как отдельное решение с системой загрузки и выгрузки, так и интегрироваться в автоматическую линию для изготовления дверей.
• Гибкое решение для дверных производств с высокой степенью автоматизации.
• Широкие возможности оснащения согласно запросам клиента по производительности.
• Интуитивно понятная программа управления.
• Обработка дверного полотна со всех сторон с одной установки.
• Сканер штрих-кодов на входе.

Использование в составе автоматических линий

Исполнение с одним станком, загрузкой и выгрузкой

Исполнение с двумя станками, загрузкой и выгрузкой

В составе автоматической линии

Конструктивные преимущества

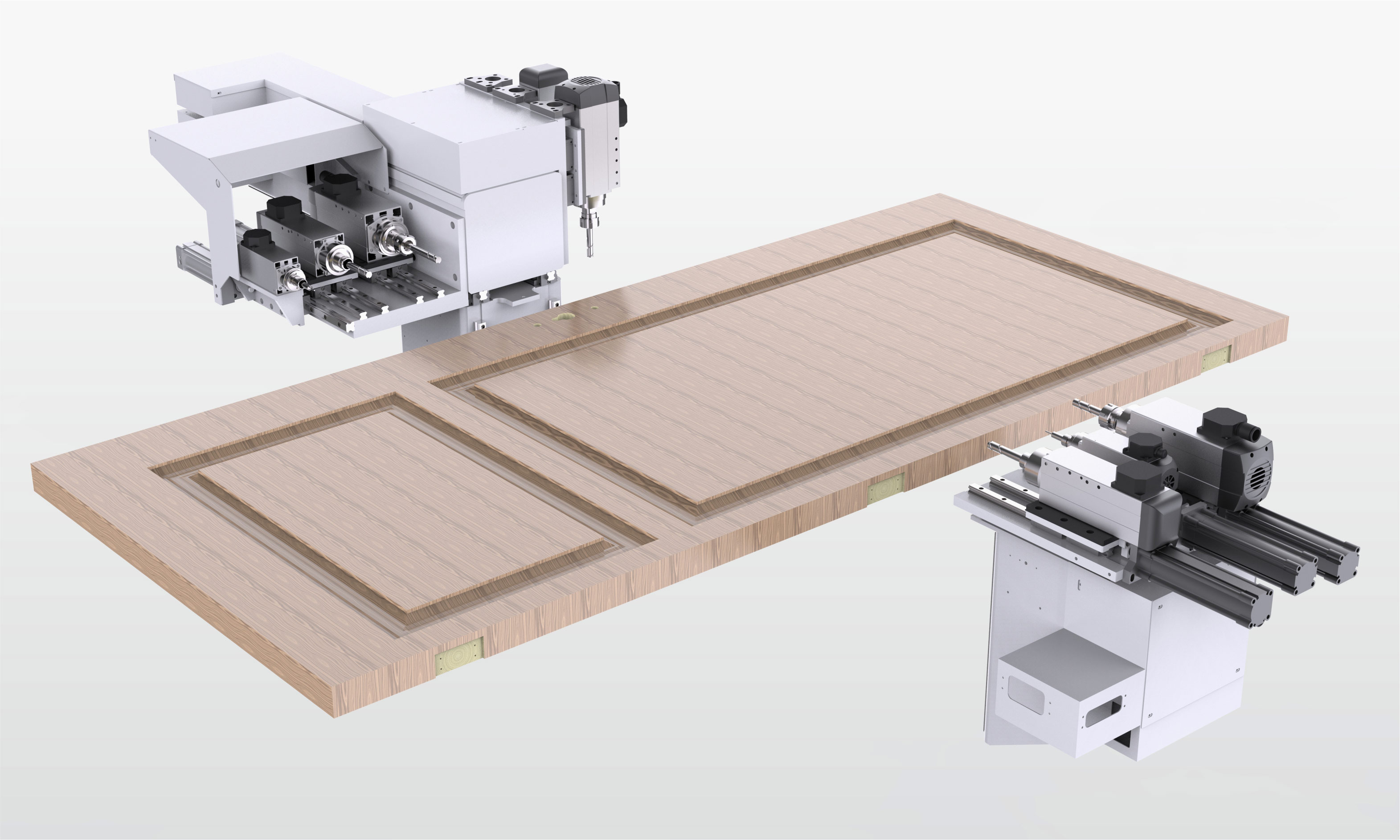

Обработка дверного полотна происходит со всех сторон с одной установки за один проход. Высококачественные шпиндели с высокой чистотой оборотов позволяют получить высокое качество обработки. Это позволяет не использовать дополнительную обработку после использования станка.

Всего станок имеет 3 группы фрезерных шпинделей, две группы из которых производят обработку по горизонтали и одна по вертикали.

Каждая из групп имеет следующую конфигурацию:

• Шпиндель №1 - 6 кВт (ER32).
• Шпиндель №2 - 1,5 кВт (ER20).
• Шпиндель №3 -  0,75 кВт  (ER20).

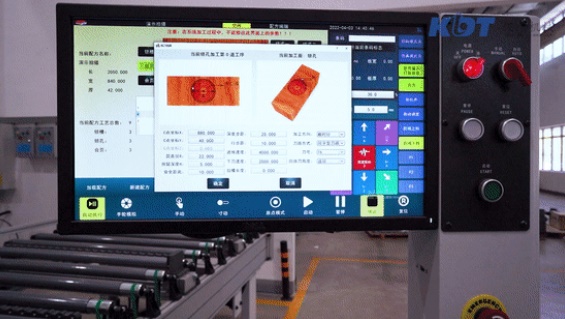

Пульт управления имеет простую и понятную программ управления станком, позволяет быстро задавать и изменять параметры обработки.

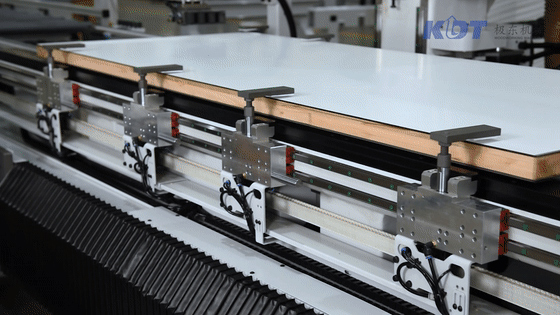

Позиционирование и фиксация детали проходит по всей длине дверного полотна, благодаря мощным сервоприжимам. Происходит выравнивание детали боковыми упорами и измерение высоты заготовки специальным датчиком.

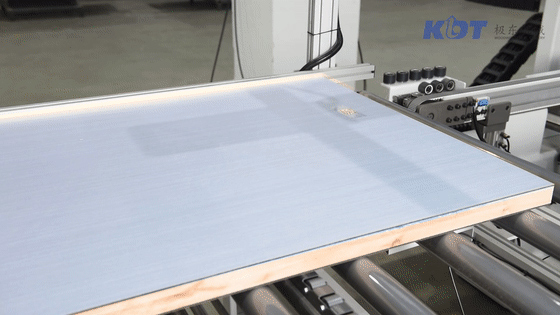

Станок имеет сканер штрих-кодов на входе, благодаря чему происходит быстрое считывание и загрузка данных в систему. Информация на этикетке служит для вызова программы обработки.

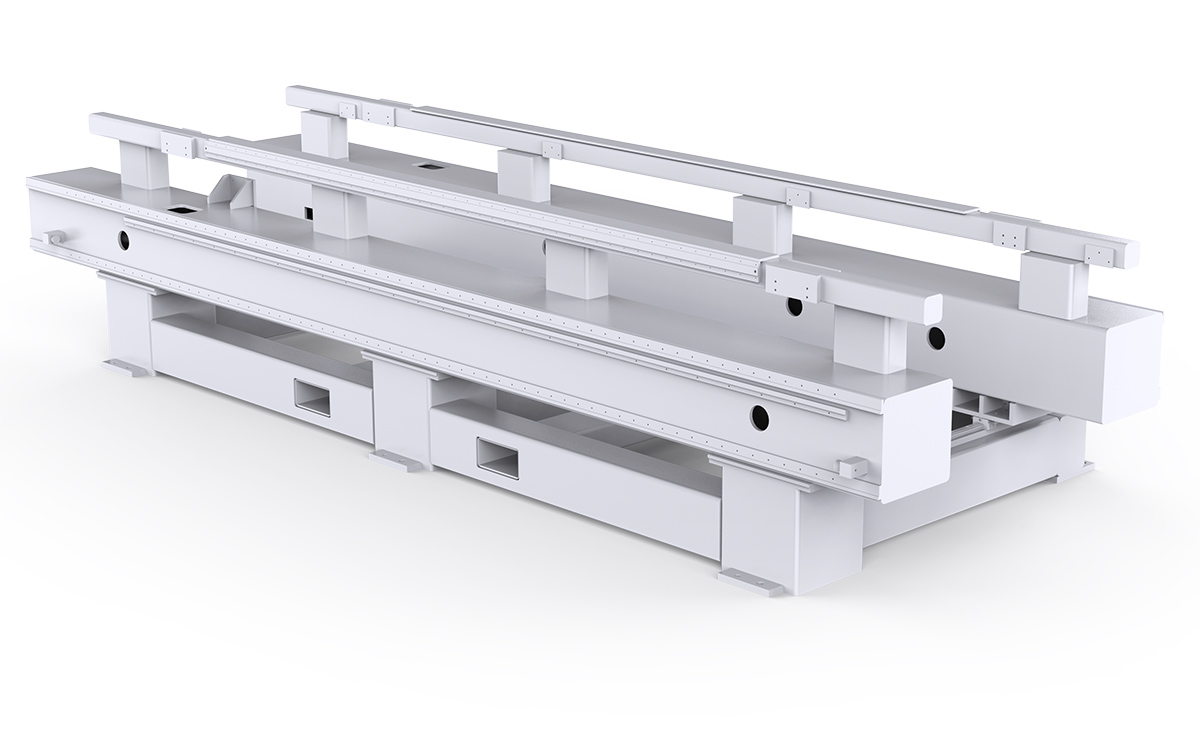

Мощная сварная рама станка с минимальными вибрациями обеспечивает точную работу.
